Fundamentschroeven

Veranker uw terras zonder beton

5 mn per schroef
Sterke stabiliteit
Bestand tegen zinken
Meer weten
  • Stabiele verankering ook in zachte grond
  • Inclusief L-profiel om de draagbalken te bevestigen
  • Snel te installeren - 5 minuten
  • Handmatige installatie met hefboomarm of schroevendraaier
  • Zonder beton - geen uitdroging

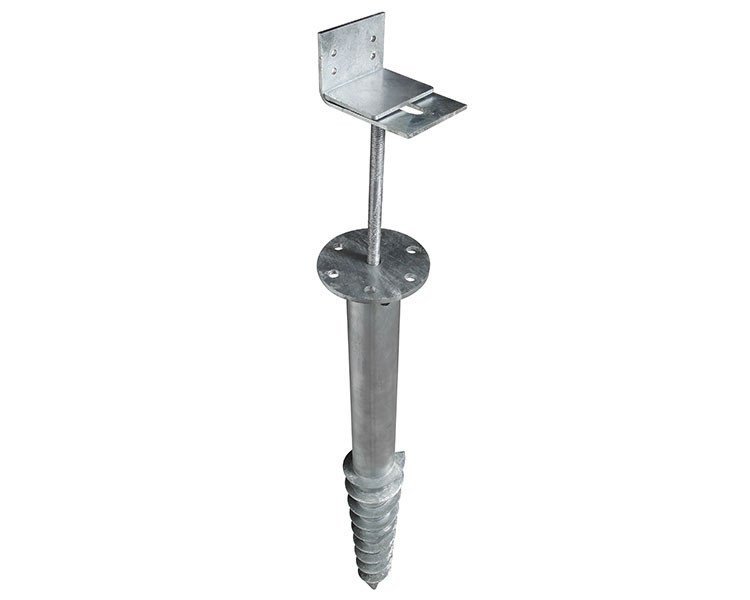

Presentatie van de NIVO® funderingsschroef

De NIVO® funderingsschroef is voorzien van een "harpoen" -punt, zodat deze in losse grond kan worden gedreven. Deze schroeven maken het mogelijk om een zeer stabiele constructie te creëren, een dwarsbalk te plaatsen: balken en balken (bijvoorbeeld 45 x 145 mm balken en 50 x 75 mm balken)

NIVO® funderingsschroeven hebben een L-vormig vierkant, enkele centimeters in breedte verstelbaar.

Het gemiddeld aantal schroeven per m² is 1,5.

Kenmerken

Franse norm gecertificeer
NF P 94-150-1
Hoogte instelbaar
25 cm tot 55 cm hoog boven de grond
Materiaal
Thermisch verzinkt staal volgens de Europese norm NF EN ISO 1461: 2009

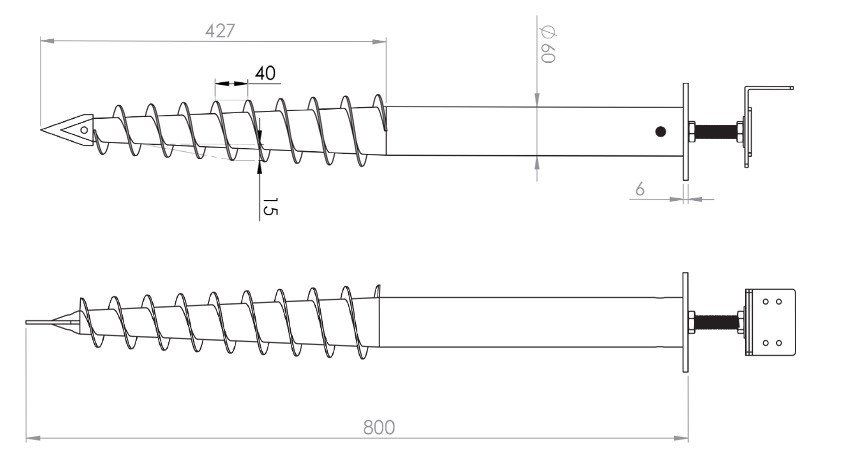

Afmetingen schroef
Schroef: 800 mm (L) x 60 mm (diameter) x 3 mm (dikte)
L-beugel: 800 mm (B) x 60 mm (diameter) x 3 mm (dikte)
Diameter draadstang
16 mm
Gewicht van de schroef
5,50 kg

Wat betreft de L-beugel

De NIVO® funderingsschroef wordt geleverd met een verstelbaar "L" -vormig vierkant op een 25 cm lange draadstang (16 mm diameter).

Door de afstelling van de beugel is het mogelijk om meerdere soorten draagbalken te ontvangen.

Gemakkelijk en snel te installeren

NIVO-funderingsschroeven voorkomen dat u hoeft te wachten tot het beton is opgedroogd, altijd vergezeld van vervuilende en vervelende handelingen. U bespaart dus kostbare tijd voordat u kunt beginnen met het plaatsen van uw terrasplanken.

Zodra de funderingsschroeven zijn aangebracht, kunt u zonder wachten verder met de installatie van uw terras.

De prijs van een fundering met NIVO funderingsschroeven is hoger bij aanschaf, maar deze prijs wordt zeer snel gecompenseerd door de snelheid van implementatie en de lage impact op de grond. De installatie is veel sneller en daardoor zuiniger

Weerstandstests

Een door Cofrac geaccrediteerd laboratorium heeft een reeks tests uitgevoerd om de weerstand van NIVO-funderingsschroeven tegen samendrukking te bepalen in een grond die bestaat uit een mix van bovengrond en opvulling met leisteenplaten, afhankelijk van de diepte van de ingraving: 75 cm en 65 cm.

De NIVO® funderingsschroef is getest volgens de Franse norm NF P 94-150-1 in type A1 slib-kleidijken

Gezien de diversiteit van de bodems zijn de testen uitgevoerd op “matig tot zwak verdichte opvullingen” (metingen door sonderen met een penetrometer - Qd index = 2,7 MPa) om de NIVO® funderingsschroeven onder relatief zware omstandigheden te kunnen testen. ongunstige omstandigheden en geef een zo breed mogelijk toepassingsgebied.

Installatie van de NIVO®-schroef

In deze video ziet u een voorbeeld van het gebruik van NIVO® funderingsschroeven voor het realiseren van een verhoogd terras van 45cm hoog op een talud.

Installatiestappen voor de NIVO® funderingsschroef

.

Manuel Outil

Voor het handmatig vastschroeven van NIVO funderingsschroeven gebruikt u de verstelbare schroefstang. Het bestaat uit een voorgeboorde mat waarmee u de hoogte van de klemstang kunt instellen terwijl u erin schroeft (160 cm spanwijdte, 3 mm dik). 3 bouten + moeren worden gebruikt om het gereedschap aan de schroef te bevestigen (vereist de aanwezigheid van 2 personen).

Adapter voor een boutmachine

Om de installatie te vergemakkelijken, hebben wij een inbusadapter met een diameter van 41 mm ontwikkeld, die het gebruik van een boutmachine (minimaal vermogen 700 Watt) mogelijk maakt. 3 bouten + moeren maken het mogelijk de adapter op de schroef te bevestigen, het vastschroeven is dan door 1 persoon te realiseren (reken 5 min. tijd van vastschroeven).

Technische documenten

  • .pdf
  • CATALOGUE NIVO & COBRA.pdf
